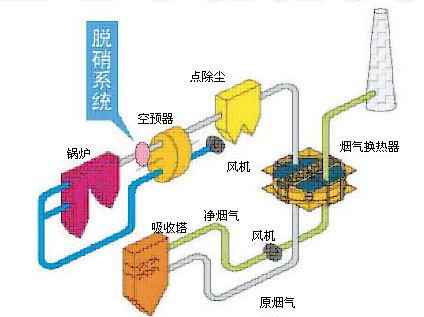

脫硝系統流程示意圖

一、脫硝系統中，引起空氣預熱器堵塞的主要原因及其特點

1. 硫酸氫銨是引起空預器堵塞的主要因素，其化學反應方程式如下 ：

NH3 + SO3 + H2O -? (NH4)HSO4

2. 硫酸氫氨沉積的特點：

沉積溫度區間： 230-150 ℃

相態轉換： 氣態→液態→固態

沉積區域： 沉積在預熱器中間部位傳熱元件上

物理特性： 具有很強的黏性（可以大量吸附煙氣中的灰份）

具有較好的水溶性（可以通過水沖洗進行清除）

具有很強的腐蝕性（可以腐蝕預熱器的傳熱元件）

3. 硫酸氫氨在元件上結垢現象：

中間層換熱元件的底部

4. 元件結垢后產生的影響

隨著設備運行時間的增加，煙氣換熱器上下兩側差力損失增大，最終導致設備換熱效率降低，嚴重時將導致設備無法正常運行。

二、脫硝改造方案

1. 元件合理分層 —— 硫酸氫氨全部沉積在冷端層傳熱元件上

2. 改變轉子結構 —— 取消阻礙吹灰效果的柵架

3. 選擇恰當波型的傳熱元件 —— 采用封閉通道波型的元件，提高吹灰效果

4. 必要適當?shù)乃疀_洗 —— 水溶性較好的硫酸氫氨可以通過在線和離線水沖洗進行清除

三、預熱器改造前、后對比

1 預熱器改造前后的運行阻力對比

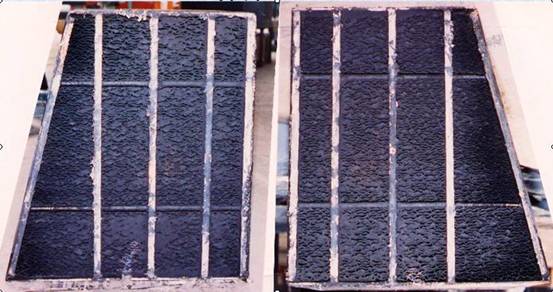

2 元件清洗前后對比
